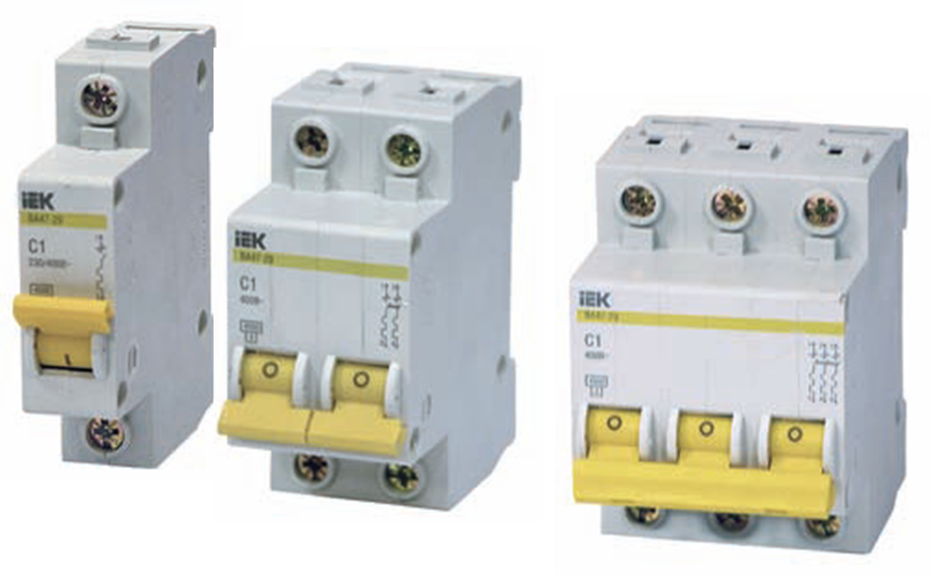

Серия ВА 47-29

 ПРИМЕНЕНИЕ:

выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку.

в жилых и общественных зданиях:

– розетки, освещение – выключатели с характеристикой В

– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой С

– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D

МАТЕРИАЛЫ И ОСОБЕННОСТИ:

корпус выполнен из самозатухающего пластика (при отсутствии источника огня не поддерживает горение).

Контакты – подвижные и неподвижные – выполнены из серебросодержащего материала.

Дугогасительная камера – из никелированной стали

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 230/400 В

НОМИНАЛЬНАЯ ОТКЛЮЧАЮЩАЯ СПОСОБНОСТЬ:

Iсn=4 500 А

УСЛОВИЯ ЭКСПЛУАТАЦИИ: УХЛ4

СТЕПЕНЬ ЗАЩИТЫ: IP20

ИЗНОСОСТОЙКОСТЬ:

электрическая – 6000 циклов, механическая – 20000 циклов

Широкий диапазон рабочих температур от –40°С до +50°С.

МАКСИМАЛЬНОЕ СЕЧЕНИЕ ПРИСОЕДИНЯЕМЫХ ПРОВОДОВ: 35 мм2

Масса 1 полюса – 100 г.

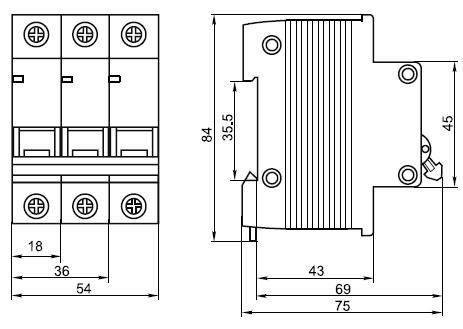

Серия ВА 47-100

ПРИМЕНЕНИЕ:

для защиты распределительных и групповых цепей. Имеющих активную (розетки, освещение) и индуктивную (двигатели, трансформаторы и т.п.) нагрузки. Применяются во вводно-распределительных устройствах бытовых

и промышленных электроустановок. Характеристика срабатывания электромагнитного расцепителя – С.

МАТЕРИАЛЫ И ОСОБЕННОСТИ:

корпус выполнен из самозатухающего пластика (при отсутствии источника огня не поддерживает горение).

Контакты – подвижные и неподвижные – выполнены из серебросодержащего материала. Дугогасительная камера –

из никелированной стали. Защелка на DIN-рейку с фиксацией. Имеется индикатор положения контактов.

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 230/400 В

НОМИНАЛЬНАЯ ОТКЛЮЧАЮЩАЯ СПОСОБНОСТЬ: Iсn=10 000 А

УСЛОВИЯ ЭКСПЛУАТАЦИИ: УХЛ4

СТЕПЕНЬ ЗАЩИТЫ: IP20

ИЗНОСОСТОЙКОСТЬ:

электрическая – 6000 циклов, механическая – 20000 циклов

МАКСИМАЛЬНОЕ СЕЧЕНИЕ ПРИСОЕДИНЯЕМЫХ ПРОВОДОВ: 35 мм2

Масса 1 полюса – 150 г
